Помогите со схемой охранной сигнализации

[Stivmaster]

Здравствуйте мне нужна помощь в описании схеме а конкретно разбор схемы по блочно. Полное описание схемы кто сможет помочь в долгу не останусь. Это для дипломной работы.

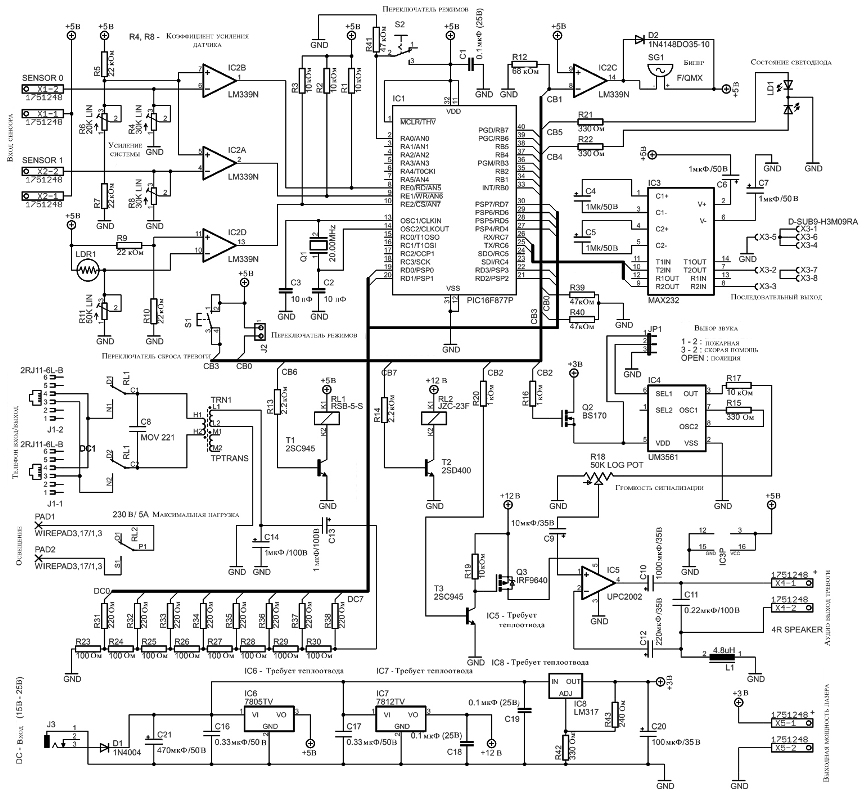

Схема представлена если возможно то показать на ней. На сайте показан весь проект cxem.net/guard/3-56.php.

[lampokrut]

по блочно

Ну так и вылаживай блок схему а не принципиальную!

[Slymas]

lampokrut, я так понял, ему нужно разбить всю схему на блоки и описать предназначение каждого.
Но, если он совсем ничего не понимает в такой примитивной схеме, то нах ему вообще диплом?

[Stivmaster]

Давайте не будете грязью поливать что то я понимаю и знаю. Прошу помощи.

[lampokrut]

lampokrut, я так понял, ему нужно разбить всю схему на блоки и описать предназначение каждого.
Но, если он совсем ничего не понимает в такой примитивной схеме, то нах ему вообще диплом?

Ну да ладно !начнем !так чутка повспоминаю,елементная база другая была гуглить лениво !
Резистивная сборка это я так понимаю примитивный АЦПчто то такое я в детстве изобретал!

[Slymas]

Резистивная сборка это я так понимаю примитивный АЦП

Не, наоборот - это ЦАП

Тут делов на 15 минут (с гуглением), но студент упорно ждет, что кто-то за него это будет делать.

[Stivmaster]

Как я прогуглю схему чет не понятно

[Slymas]

Если знаешь, кто такие max232, um3561, upc2002, ... то можешь не гуглить и тогда уже должен знать что представляет из себя значительная часть схемы.

[Stivmaster]

На счет um3561 нечего нормального найти не могу помогите кто может

Добавлено спустя 5 минут 5 секунд:
Генератор мелодий

[vap]

М-да, надеюсь ТС понимает, что схему придётся рассматривать вкупе с ПО для пика.

На счет um3561 нечего нормального найти не могу помогите кто может

Это генератор сирены, коммутируя выводы sel1/sel2 , можно получить до 5 различных гудков.

[Stivmaster]

Микросхемы 7805TV и 7812 TV идут как стабилизаторы напряжения?

[vap]

Микросхемы 7805TV и 7812 TV идут как стабилизаторы напряжения?

Естественно, добавьте к ним lm317 и получите свой первый блок в общей блок-схеме. Название надеюсь понятно какое. Начинайте с азов, лучше поздно, чем никогда.
