Вопрос возник тут...или я много хочу
однофазная сеть 230В, реле напряжения на дин-рейку, есть в нем настройка кроме пределов напряжения и потребления тока. Сколько ставить предел по максимальному потреблению тока, если на розетки стоит автомат 16А в щитке?

[Sarry]

Источник цитаты Вопрос возник тут...или я много хочу
однофазная сеть 230В, реле напряжения на дин-рейку, есть в нем настройка кроме пределов напряжения и потребления тока. Сколько ставить предел по максимальному потреблению тока, если на розетки стоит автомат 16А в щитке?

Один автомат 16А на всю квартиру? Или несколько по 16 на разные линии?

[Frostt]

(почему так разведено неспрашивать...)не в квартире это, 4 розетки на 2 линиях они сходятся на 1 автомат С16 (на вводе 25А автомат) если включить тепловентилятор на 2 режим, фен на 2 режим и чайник то превышение 16А уже и реле напряжении вырубает, конечно можно в нем поставить и больше в настройках, но тут что правильно менять настройки реле и ставить автомат 25А вместо 16ого или просто в реле поставить 25 А отсечку.

[Sarry]

Frostt, 16 ампер защищает провод 2,5 квадрата меди. Т.е. в принципе у тебя сейчас сделано по автомату верно, чтобы всю нагрузку на одну группу не включили и провод не сгорел. Тогда на реле напряжения можно поставить чуть выше, тогда должен срабатывать автомат 16а первым. Думаю что реле за счёт электроники срабатывает первым и точнее, а главное правильно.

Самый верный вариант - либо ничего не менять, либо доставить ещё один автомат на 16, на него отвести вторую ветку на розетки, между вводным автоматом 25а и двумя автоматами на 16 поставить реле с отсечкой 24а (тут правда опытным путем подобрать, 16 и 25а у автоматов не абсолютно точные я думаю), а монтаж выше автоматов на 16а сделать проводом 4мм2 меди.

Все написанное верно в том случае, если проводника в доме 2,5мм2 меди ниже автоматов 16а

[Frostt]

Источник цитаты Тогда на реле напряжения можно поставить чуть выше, тогда должен срабатывать автомат 16а первым

Спасибо за идею, надо проверить в деле. Проводка замурована в стены цементом, хотелось бы конечно по уму сделать разводку линий, но пока как есть оставлю. Сварочный полуавтомат надо привезти подключить как 1 устройство, заодно узнаю сколько потребляет тока.

[Sarry]

Источник цитаты

Источник цитаты Тогда на реле напряжения можно поставить чуть выше, тогда должен срабатывать автомат 16а первым

Спасибо за идею, надо проверить в деле. Проводка замурована в стены цементом, хотелось бы конечно по уму сделать разводку линий, но пока как есть оставлю. Сварочный полуавтомат надо привезти подключить как 1 устройство, заодно узнаю сколько потребляет тока.

Всё равно все розетки как правило рассчитаны на ток не больше 16 ампер. В целом на период работы сварки можно завысить ток на реле напряжения, линия станет под защитой автомата на 16А.
Если совсем для полного спокойствия, то можно отключить вводной автомат на 25А, и после него подключить новый автомат 16А и после него розетку, поварить, а потом всё собрать как было

[Frostt]

Сейчас в реле сделаю больше, оно не станет срабатывать, а станет автомат 16А вырубать, а если заменить 16А автомат розеточный на 20А-25А автомат (после замера конечно сколько тянет ампер)? По паспорту 5.3 кВт мощность полуавтомата.

[Sarry]

Источник цитаты Сейчас в реле сделаю больше, оно не станет срабатывать, а станет автомат 16А вырубать, а если заменить 16А автомат розеточный на 20А-25А автомат (после замера конечно сколько тянет ампер)? По паспорту 5.3 кВт мощность полуавтомата.

Менять автомат на розетки плохая идея, у тебя там провод точно не больше чем 2,5 квадрата меди. По факту 16А на автомате защищает у тебя провод от того, чтобы при протекании через него большего тока он не перегрелся, не оплавился и теоретически не загорелся.
Если тебе временно нужно сварить, откинь вообще от реле напряжения дальше автоматы, и прямо к РКН подключи вилку сварки или удлинителя. Там шаг как у розетки) а потом верни обратно. Это если правильно. Остальное возможно тоже будет работать, но без гарантий сюрпризов: если варить недолго - будет норм, провод будет успевать охлаждаться, если долго и без перерывов - то будет греться

[Угрюмый]

Источник цитаты Сейчас в реле сделаю больше, оно не станет срабатывать, а станет автомат 16А вырубать, а если заменить 16А автомат розеточный на 20А-25А автомат (после замера конечно сколько тянет ампер)? По паспорту 5.3 кВт мощность полуавтомата.

Я у себя прокинул толстый провод специально для сварки и компрессора и поставил на нём автомат на 25А
И забыл про весь этот геморрой с древней хлипкой проводкой...
Надёжно и достаточно безопасно...

[Frostt]

Странно, поставил на реле отсечку 25А, включил 2 тепловентилятора и 1 фен - нагрузка 23 ампера, подождал секунд 5 автомат на 16А так и не отрыгнул, что я делал не так? не нагрелся что-ли еще? Вообще как проверить автоматы на работоспособность?

[Sarry]

Источник цитаты Странно, поставил на реле отсечку 25А, включил 2 тепловентилятора и 1 фен - нагрузка 23 ампера, подождал секунд 5 автомат на 16А так и не отрыгнул, что я делал не так? не нагрелся что-ли еще? Вообще как проверить автоматы на работоспособность?

Он должен при чуть большем токе отключаться, и не сразу. В целом для iek например примерно так - где-то минуту при превышении тока в 1,5 раза (и это по нижней границе, для самого "лучшего" экземпляра):

[Frostt]

понял,что надо было ставить автоматы "B" типа на старую проводку,а не "С" придется докупить и попробовать.

Категория В.

Это уже менее чувствительные автоматы. Мгновенный (электромагнитный) расцепитель сработает, когда мощность тока превысит основную цифру в два раза (200%). Сам прибор реагирует на это за 0,015 сек. Биметаллическая пластина реагирует за 4-5 секунд. Она срабатывает при таком же превышении номинала (в случае, если расцепитель не справился со своей задачей).

Такой расцепитель прекрасно подойдет для жилых помещений. Его используют в сетях, которые питают светильники и розетки. Перегрев таких линий либо минимальный, либо вообще отсутствует. Меньшая чувствительность прибора не делает его качество хуже, защитные реакции срабатывают без перебоев.

Категория С.

Для бытовых цепей чаще всего используют эту категорию. Ее перегрузочная способность в несколько раз выше, чем у описанных выше вариантов. Чтобы сработал соленоид, электроны тока должны превысить цифру номинала минимум в 5 раз. А тепловой расцепитель выполнит свою задачу уже через полторы секунды.

Если автоматы категории В используют для защиты отдельных ветвей сети, то С используются для всей сети в целом. Поэтому они выступают как вводные устройства в щитки, которые устанавливают на лестничных клетках. В случае замыканий или перегрузок прибор обесточит только одну линию (или ее часть), что позволит избежать обесточивания во всем доме.

[Sarry]

Источник цитаты понял,что надо было ставить автоматы "B" типа на старую проводку,а не "С" придется докупить и попробовать.

Там не все так однозначно, но в целом да, я так и сделал, когда заново делал проводку)

[Frostt]

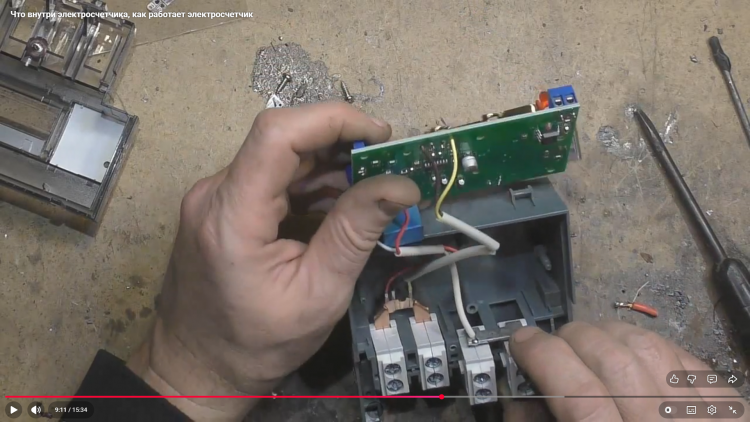

обратил внимание у электросчетчика, на фазную клеммную колодку идет медь!
1) А как же заводить в него алюминий?! будет же г..о пара!
А если алюминий обжать наконечником НШВИ, хотя он не магнитится тоже хз из чего сделан...
2) А можно ли на автомат завести на вход алюминиевый кабель,а на выход медь?!
