неплохой сервис по онлайн расчётам различных конструкций.
http://www.zhitov.ru/lestnica5/

[Rom80K]

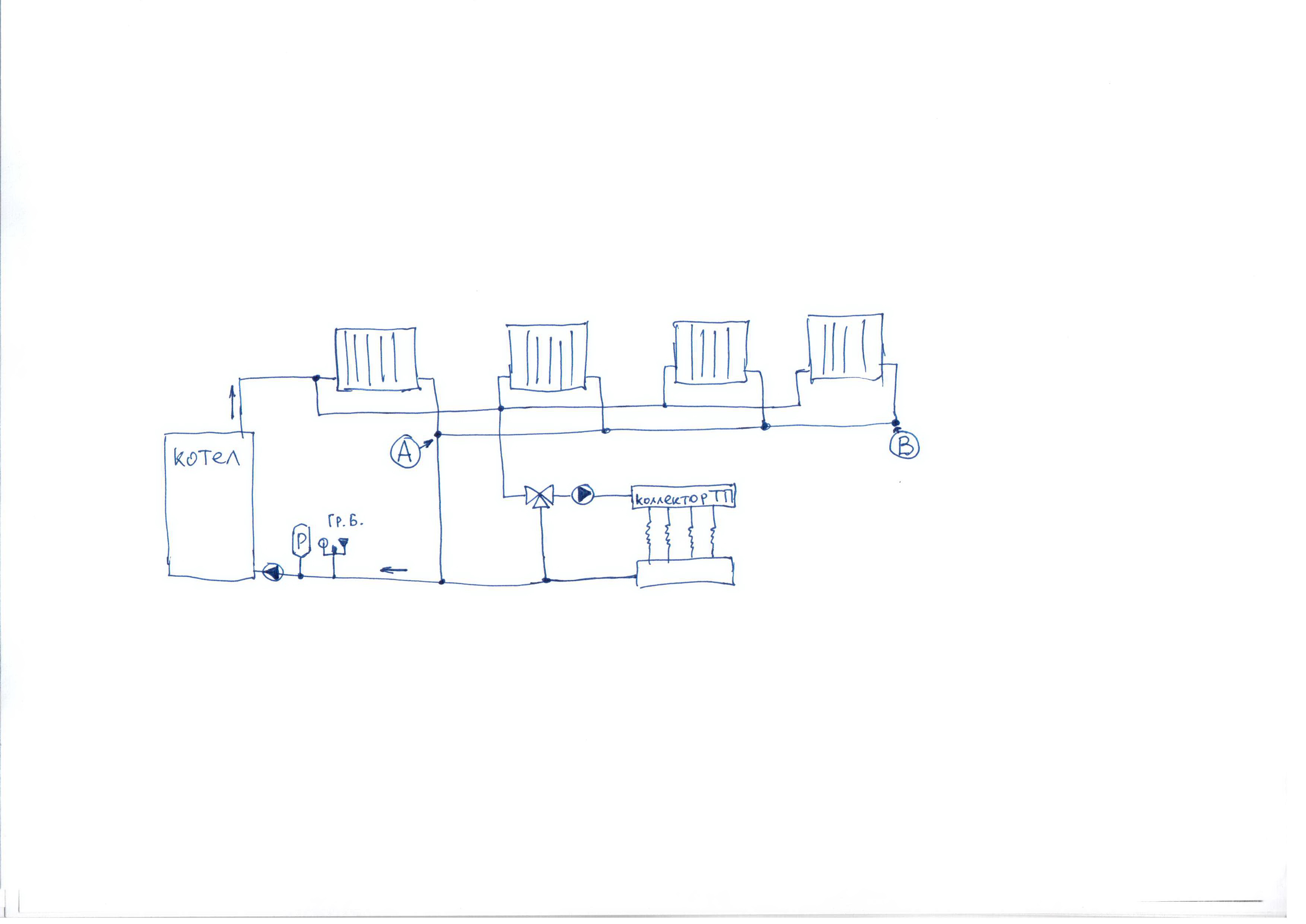

всётаки решил делать с двумя насосами и по двухтрубной системе.
набросал схемку, надеюсь в этот раз всё правильно? )
единственное, есть ли разница в какой точке делать отвод обратки с радиаторов, в А или В ?

[3л0бный]

всётаки решил делать с двумя насосами и по двухтрубной системе.
набросал схемку, надеюсь в этот раз всё правильно? )
единственное, есть ли разница в какой точке делать отвод обратки с радиаторов, в А или В ?

ROM80K,
Если честно, я слабо представляю как у тебя получиться расчитать и настроить эту систему. Такие вещи на коленке не делаются, нужен проект.
Но если отвечать на вопрос, то для двухтрубной системы вариант "А". Если я правильно понял, то "В" это дальняя точка. Вести до нее обратку, а потом от нее отдельную трубу назад к насосу глупо. Она получается просто лишней. Хотя, при однотрубной системе именно там и нужно было бы закольцовывать.

[Rom80K]

Вести до нее обратку, а потом от нее отдельную трубу назад к насосу глупо

ну впринципе это понятно, просто глядя на рисунок, возникает вопрос, не будет ли насос гонять воду только через первый радиатор?
или это потом вентилями на радиаторах настраивать пропускную способность?

[Апофеоз]

ROM80K, а какой Ду трубы на магистралях и на подвязках радиаторов?

[Rom80K]

вот насчёт диаметра труб тоже хотел спросить ))
магистраль 25, подвязка 20 ?

[Апофеоз]

ну то что подвязки всех радиаторов 20 это однозначно, а вот от котла до ответвления на ТП можно было бы 32 гнать, а дальше перейти на 25. И обратку так же, зеркально увеличить ду.

[3л0бный]

не будет ли насос гонять воду только через первый радиатор?
или это потом вентилями на радиаторах настраивать пропускную способность?

Вентилями, вентилями

вот насчёт диаметра труб тоже хотел спросить ))
магистраль 25, подвязка 20 ?

Тут не советовать, а считать надыть. Причем учитывая параметры обоих насосов.

[Отопленец]

всётаки решил делать с двумя насосами и по двухтрубной системе.
набросал схемку, надеюсь в этот раз всё правильно? )
единственное, есть ли разница в какой точке делать отвод обратки с радиаторов, в А или В ?

Разница таки есть .

Вести до нее обратку, а потом от нее отдельную трубу назад к насосу глупо

ну впринципе это понятно, просто глядя на рисунок, возникает вопрос, не будет ли насос гонять воду только через первый радиатор?
или это потом вентилями на радиаторах настраивать пропускную способность?

Ещё как может , и не всегда краны помогут

ну то что подвязки всех радиаторов 20 это однозначно, а вот от котла до ответвления на ТП можно было бы 32 гнать, а дальше перейти на 25. И обратку так же, зеркально увеличить ду.

Таки да
ROM80K , вы ни как не прийдёте к решению , что вам необходимо ?? Одно или двух трубка ?
Я решил малость подредактировать вашу схему

Сделаете так и будет вам счастье

[Rom80K]

Одно или двух трубка ?

остановился на двухтрубке.
непонятно, зачем дополнительный рег. кран на термосмесительном клапане?
и остальные треугольнички это тоже краны или байпасы?

Добавлено спустя 7 минут 11 секунд:
и если подкючаться в точке В, то это уже трёхтрубка получится? )

[Отопленец]

Остальные ,,треугольнички,, это схематичное изображение кранов . Доп рег кран перед трёхходовым клапаном с термостатической головкой нужен для регулирования потока идущего из обратки полов к циркуляционному насосу полов . Поверьте , он вам нужен .

Добавлено спустя 7 минут 11 секунд:
и если подкючаться в точке В, то это уже трёхтрубка получится? )

Это как ???

[3л0бный]

Я решил малость подредактировать вашу схему

Сделаете так и будет вам счастье

Ну намудрил и вопросы наплодил:
1. Зачем закольцовка в точке "В"? Система то двухтрубная.
2. Чем обусловлена установка сетевого насоса после котла? Не боимся получить разряжение в водогрейной части?
3. Зачем нужен общий кран не подаче перед радиаторами? Он актуален только если система однотрубная. А так достаточно вентилей на входе и выходе радиатора.
4. Откуда взялся 32 диаметр? Как можно советовать трубу не зная производительности насосов, мощности котла, объема радиаторов и протяженности трубы?
Проект нужон, с расчетами что это все будет устойчиво работать в разных режимах.

[Rom80K]

для регулирования потока идущего из обратки полов к циркуляционному насосу полов .

разве трёхходовой клапан не для этого как раз? чтоб регулировать скольго горячей взять и сколько с обратки подмешать...

Это как ???

если смотреть на откорректированый вами рисунок, то вдоль радиаторов идёт три трубы

насос у котла 25-60
на тёплый пол 25-40

[Отопленец]

для регулирования потока идущего из обратки полов к циркуляционному насосу полов .

разве трёхходовой клапан не для этого как раз? чтоб регулировать скольго горячей взять и сколько с обратки подмешать...

Это как ???

если смотреть на откорректированый вами рисунок, то вдоль радиаторов идёт три трубы

насос у котла 25-60
на тёплый пол 25-40

Возможна ( хотя и маловероятна ) ситуация , когда через обратку полов насосу будет проще забрать чем из подачи , ,,пересилив,, клапан . Просто поставьте для подстраховки . И на обратке , идущей от полов в общую обратку , проставьте обратный клапан , забыл про него .
Третью трубу ( обратку от батарей ) не обязательно тянуть именно под батареями , проложите её где угодно .

Ну намудрил и вопросы наплодил:
1. Зачем закольцовка в точке "В"? Система то двухтрубная.
2. Чем обусловлена установка сетевого насоса после котла? Не боимся получить разряжение в водогрейной части?
3. Зачем нужен общий кран не подаче перед радиаторами? Он актуален только если система однотрубная. А так достаточно вентилей на входе и выходе радиатора.
4. Откуда взялся 32 диаметр? Как можно советовать трубу не зная производительности насосов, мощности котла, объема радиаторов и протяженности трубы?
Проект нужон, с расчетами что это все будет устойчиво работать в разных режимах.

1) Я не могу понять , что вы хотите сказать
2)А чем обусловленна установка до котла ? Не боимся передавить в котёл ?
3)Что бы , по необходимости , отсекать и регулировать крылья
4)?????????У вас минимальный диаметр насоса 1 дюйм , это 32 по пластику . С проходом есть вопросы ?
Точную производительность можно узнать только у китайского Будды . Предложите к нему обратиться ? Самое главное , за чем ?
А скоко стоит проект , и у кого делать ?? А то начинают терзать смутные сомнения .

[3л0бный]

А то начинают терзать смутные сомнения .

Дружище, не нужно лишних терзаний. У меня есть опыт монтажа и обслуживания тепловых сетей и котельного оборудования, а также юзанья своей домашней системы. Но вот в проектном деле я ни в зуб ногой. И даже, к сожелению, не могу никого посоветовать. Жаль, что и Вы не владеете таким навыком. Я просто знаю, что все элементы динамической гидравлической системы просчитываются, а не берутся с потолка. Одно цепляется за другое. А некоторые Ваши советы противоречят моему опыту и режут глазки. Впрочем, это мелкие придирки и у меня нет ни желания, ни времени их обосновывать. У меня вон танчики простаивают. Надо ловить момент пока спиногрызы угомонились. Так что всем удачи и трудовых успехов.
